尼特NT8259輸入輸出模塊接有源控制（DC24V）接線
來源：消防維修 時間：2019-01-24 15:46:33
輸入輸出模塊接有源控制（DC24V）接線

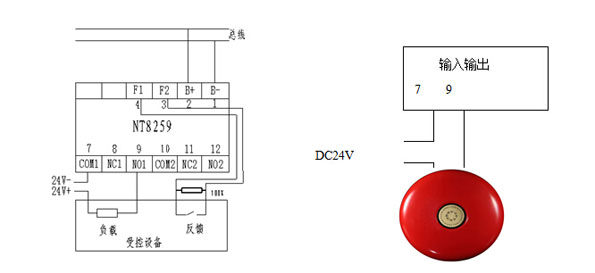

上圖中1、2端子是接信號總線，可以在現場其他探測器或者手報的信號線上并聯過來；3、4為無源反饋端子，無需接電阻；7、9是一組常開觸點，直接控制現場DC24V。當模塊動作時，7、9端子閉合，現場DC24V接通，受控設備動作。具體接線圖如下：
接線圖
我們以消防警鈴接輸入輸出模塊為例，由于消防警鈴無反饋端子，故無需接反饋線，當模塊動作之后，7、9端子閉合，警鈴DC24V電源線接通，警鈴發出聲響。
