JB-QB-GST100型火災報警控制器線路故障維修

來源:消防維修  時間:2021-11-26 16:50:06

JB-QB-GST100型火災報警控制器在使用比較久或者更換線路,或者消防調試時候,會出現故障,出現線路故障應如何維修?
一、JB-QB-GST100概述:
JB-QB-GST100型火災報警控制器是海灣公司為適應國內外小工程、小點數的需求而推出的新一代火災報警控制器,特別適合洗浴歌舞中心、餐廳、酒吧、小型圖書館、超市、變電站等小型工程的應用。
JB-QB-GST100火災報警控制器主要具有以下特點:
1.本控制器體積小,極大方便了工程安裝,同時外形設計美觀,可很好的與安裝場所融合為一體;
2.控制器具有漢字液晶顯示,可同時顯示兩種信息;
3.引入消防防火分區的概念,-大容量為8個獨立分區+1個公共區;每一獨立分區可單獨指示報警、監管、故障、屏蔽狀態;具有分區注釋信息卡片,可手寫或打印;指示直觀;
4.系統調試簡單,本控制器可自動識別總線設備;具有自動分區功能,也可手動調整分區;
5.控制器每一分區均具有預警功能,使用預警功能可以有效的減少在惡劣環境下誤報警;
6.具有現場提示功能,每個區域發生火警后,自動聯動本區和公共區域的警報器,可分別設置本區和公共區域聯動警報器的延時時間,-大延時均為600秒。
二、JB-QB-GST100主要技術指標:
1.液晶屏規格:122×32點
2.控制器容量:-大128個總線設備,8個警報器
3.線制:控制器與探測器間采用無極性信號二總線連接
4.使用環境:
溫度:0℃~+40℃
相對濕度≤95%,不結露
5.電源:
 主電:AC220V
 備電:DC24V 2.3Ah密封鉛酸電池
6.功耗:
 監控功耗≤10W
-大功耗≤15W
7.輔助電源輸出:24V/1A
8.控制器外形尺寸:300mm×210mm×91mm
三、JB-QB-GST100結構特征、安裝與布線:

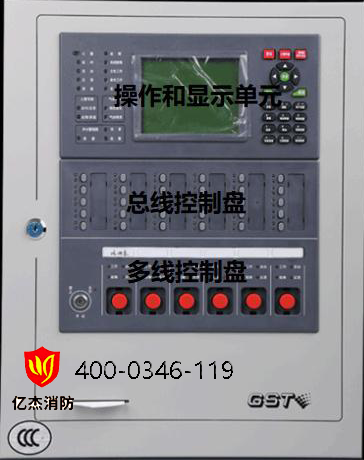

JB-QB-GST100火災報警控制器的外形尺寸示意圖如下圖:
JB-QB-GST100火災報警控制器
本控制器為壁掛式結構設計,可直接明裝在墻壁上,其對外接線端子如下圖所示:
JB-QB-GST100火災報警控制器
其中:
L、G、N:交流220V接線端子及機殼保護接地線端子
Z1、Z2:探測器總線(無極性)
+24V、GND: DC24V/1A輔助電源輸出端子
R+、R-:警鈴輸出端子,觸點容量DC24V/1A
F+、F-:火警輸出端子,觸點容量DC24V/1A
注:輔助電源輸出、R+、R-警鈴輸出及F+、F-火警輸出的-大有源輸出容量和為DC24V/1A。
布線要求:
信號二總線采用阻燃RVS雙絞線,截面積≥1.0mm2
DC24V輸出線采用阻燃BV線,截面積≥2.5mm2
1
首先,記錄下故障點位總數,查看故障設備類型一般分為總線設備,控制類設備兩大類。故障類型若果為全回路設備,我們可以認定為總線故障,如果故障設備類型為控制類設備,應檢測控制電源,一般為直流24V電源。首先我們來介紹一下總線類設備故障的檢測與檢修。
2
打開主機后排面板,找到對應的信號線回路編號。并用萬用表選擇直流檔測量線路電壓(國內設備信號線線路電壓一般為18V左右,非恒定電壓)。如果電壓正常,一般可判斷非回路板故障。此時應摘下故障回路信號線,測量回路板電壓是否在正常值)基本排除回路板故障后,摘下故障回路信號線總線,用萬用表測量其電壓,此方法可檢測是否和其他回路串聯,或受到其他電源信號的干擾。檢測結果如果帶電壓根據電壓等級判斷串入信號線的設備類型。如果摘下后測量電壓為零,應檢測其線間電阻值大小,線間值若過小,則可以判斷線間短路,線間阻值一般大于1000K。如果線間阻值正常,應測量其正負電源對地電阻值大小。注意不可使用搖表,防止過電壓損壞設備。通過一系列檢測,判斷出故障原因。
消防主機全回路故障檢測與維修方法
3
找出故障原因后,我們應找到對應回路的端子箱,一般在弱電豎井內。在端子箱內找到信號線分線。全部摘下,逐一測量線間阻值,對地阻值。具體找出故障線,然后將正常的信號線重新接到主線段子上。通過主機漢字定義找出故障范圍。
4
通過主機漢字定義,前往故障現場,首先根據主機故障時間,詢問現場人員在此時間段內有無相關發現及施工操作,一般可迅速找到故障地點。如果未能了解到相關情況,可根據CRT圖紙,采用分段分支方法,即根據現場情況,從該段故障區域分段拆開接線頭,一條分支一條分支的推出故障分支。-后便可找到相應的故障點。
5
排除故障后,一定要檢查所有拆除的接頭,從新涮錫焊接,用絕緣膠帶包扎好后,蓋上保護蓋板。檢查端子箱接線是否牢固。從新接上主機,一般故障可自動消除,如果故障未消除,可關閉主機電源后重新啟動。
6
如果檢查所有線路正常,主機仍報回路故障,可通過與甲方或使用者協商,將其余回路掛接到此回路上查看是否仍報回路故障。若故障仍無法消除,可以肯定為主機回路板故障,需聯系生產廠家更換回路板。
